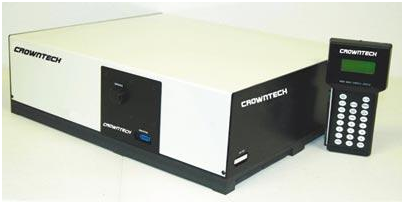

1/4 米双单色仪
此款仪器可以在出厂时就设置为相加或相减模式的双单色仪。在两个模式里，两个单色仪像一个双重滤波器来消除散射光，效果是单单色仪的平方倍。在相加色散模式，M24-D等效与一个1/2米单色仪，但可以更多的减少散射光。第一个光栅传播的光谱产生一个角度范围，第二个光栅加倍了这个角度范围，这样，双单色仪产生的分辨率是单个四分之一米单色仪的两倍。在相减色散模式中，第一个单色仪选择带通，第二个单色仪移除因为第一个单色仪引起的时间和角色散的误差。
M24-D提供了解决来自脉冲源的光谱问题的方法，举例来说，一个普通的单色仪在光路通过单色仪过程中会产生大约250皮秒的加宽，而通过相减色散模式，M24-D可以减少这种加宽几乎到0，这是因为第二个单色仪补偿了第一个单色仪的光路差。
特点与应用：
o 通过RS232或IEEE-488接口与电脑连接。能通过手控仪控制狭缝和光栅
o 在两个方向扫描并且光栅分辨率恒定
o 通过减少散射光和增加色散程度来进行拉曼和荧光研究，相减模式限制脉冲源的加宽至最小程度
o 三光栅可实现在很宽光谱范围内高效率的扫描
o 搭配 SP 滤光轮能实现滤光片自动转换
o 可出厂设置为单色仪或摄谱仪
|
特征
|
描述
|
|
设计
|
每部分标配三光栅转台，双串联Czerny-Turner.
|
|
焦距
|
300mm
|
|
f/#:
|
3.9 overall
|
|
波长驱动:
|
电子同步或计算机控制双涡轮来驱动
可编程选择相加或相减模式工作
|
|
扫描速度
|
> 1 to 1200nm/minute (with 1200
g/nm grating)
|
|
杂散光
|
< 10-9
|
|
狭缝
|
电脑控制，宽10μm to 3000μm，高 2mm to 20mm
|
|
光栅
|
二到六光栅 (68 x 68mm 标准, 68 x 84mm可选)可选配
|
|
波长精密度
|
0.01nm (相加模式) 0.01nm
(相减模式)
|
|
波长准确度
|
± 0.05nm (相加模式) ±
0.07nm (相减模式)
|
|
最大分辨率
|
<0.04nm (相加模式) 0.06nm
(相减模式)
|
|
Pulse Broadening:
|
200 ps 最大 (相加模式) 10 fs 最大(相减模式)
|
|
接口
|
RS232 标准接口
|
|
软件
|
演示软件和LabView驱动
|
|
电源
|
110 / 120V, 50/60Hz @ 1A 标准 ，220/230/240V,
50/60Hz @ 0.5A 可选
|
|
质保
|
一年
|
|
可选配置
|
DKBS – 双向狭缝
DKGPIB - IEEE-488 通信接口
DK2400 手持控制仪
IR240 –镀金
DK2PORT – 一分二光纤输出端口
AB300 – 自动滤光片轮
|
|
