Nano SpeedTM 高功率固态光纤光开关
NanoSpeed™光纤光开关系列特色,超快响应特性的工业领导性能,超低损耗和宽工作温度范围(-50°C + 90°C)。光开关在光路中有高可靠性不需要有机材料。这些光开关设计为了满足大多数关键型光学开关应用。
NanoSpeed Switch 系列:
NS High Speed Optical 1x1 Switch
NS High Speed Optical - 1x2 Switch
NS High Speed Optical - 1x4 Switch
NS High Speed Optical - 2x2 Switch
NS High Speed Optical -Broadband 1x2 Switch

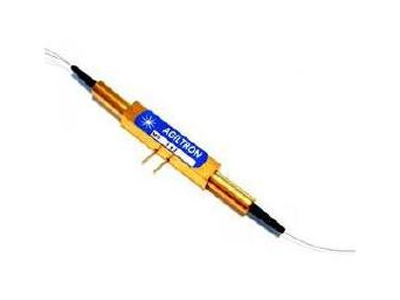

NS系列1×1高功率固态光纤光开关通过光通道将信号加载到输出光纤上。该设计采用坚固的全晶体结构,并非机械开关方式,避免了机械运动对性能的影响。可以满足高稳定性、快速响应和连续开关工作的应用需求。

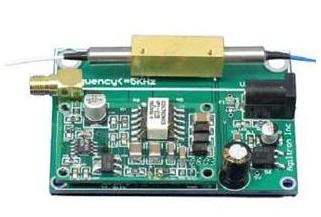

该器件可配置相应的12V输入电压和带0-5V控制信号输入的驱动电路板。
特点:
固态高速
超高稳定性
低插入损耗
紧凑、低成本
低功耗
驱动简单
NH系列1x1光开关 |
最小值 |
典型值 |
最大值 |
单位 |
工作波长 |
780 |
|
2000 |
nm |
插入损耗 |
0.4 |
0.6 |
1.0 |
dB |
隔离度 |
20 |
25 |
35 |
dB |
偏振相关损耗 |
|
0.15 |
0.35 |
dB |
温度相关的插入损耗 |
|
0.25 |
0.5 |
dB |
偏振模色散 |
|
0.1 |
0.3 |
ps |
回波损耗 |
45 |
50 |
60 |
dB |
响应时间(上升/下降沿) |
|
|
300 |
ns |
重复频率 |
DC |
5 |
300 |
kHz |
工作温度 |
-5 |
|
70 |
oC |
承受功率 |
|
|
5 |
W |
存放温度 |
-40 |
|
85 |
oC |
尺寸 |
62.5×25×7 |
mm |

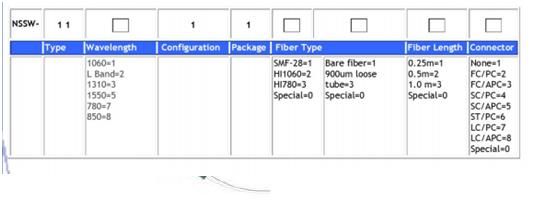

订购信息:
Nano SpeedTM 光开关DC-5kHz驱动
适合NS系列光开关驱动,上升和下降沿时间短,响应快。
参数 |
最小值 |
典型值 |
最大值 |
单位 |
上升时间(tr) |
|
85 |
100 |
ns |
下降时间(tf) |
|
85 |
100 |
ns |
开关速度(上升沿)(Sr) |
|
200 |
250 |
ns |
开关速度(下降沿)(sf) |
|
200 |
250 |
ns |
重复速率 |
DC |
|
5 |
5kHz |
脉冲宽度 |
1.0 |
|
>1.0 |
us |
控制输入(TTL) |
0 |
|
5 |
V |
功耗 |
0.6 |
|
2@5kHz |
W |
电源 |
12 |
V |
||
操作温度 |
-5 |
|
70 |
oC |
存放温度 |
-40 |
|
80 |
oC |
连接头 |
SMA |
|||
尺寸 |
2.8×2×1 |
inch |
驱动:
NS Electronic Switch Driver
100 kHz Repetition NS Electronic Switch Driver
500 kHz Repetition NS Electronic Switch Driver

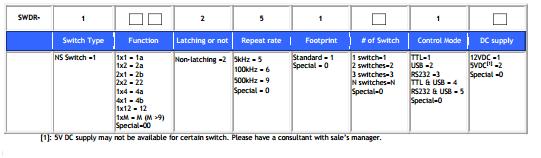

订购信息:
