红外光纤及跳线
    发布时间: 2022-08-10 11:39
红外光纤及跳线

光纤及跳线

氟化物光纤是由几种重金属氟化物组成的多元复合玻璃光纤。根据材料成分，有许多不同类型的氟化物光纤。氟化物光纤具有许多石英光纤所不具备的独特特性，例如更宽的工作波长范围，以及更高的发射效率在掺杂稀土元素时。




ZBLAN、AlF3和SiO2的损耗光谱

AlF3光纤的红外透射范围不如ZBLAN光纤宽，其发射特性也不如ZBLAN纤维优秀。在其他方面与ZBLAN相比，AlF3光纤具有以下优点:(1)在2.94 μm处的光损耗较低，(2)激光损伤阈值较高，(3)机械性能较好， (4)防潮耐久性较好。因此，基于AlF3的光纤已用于传输高达3 微米的MIR光，例如用于激光牙科的Er:YAG激光导光器。

两种光纤对比表：

Properties

AlF3 glass

ZBLAN glass

Optical

Transmission range

0.3~3.5 µm

0.35~4.0 µm

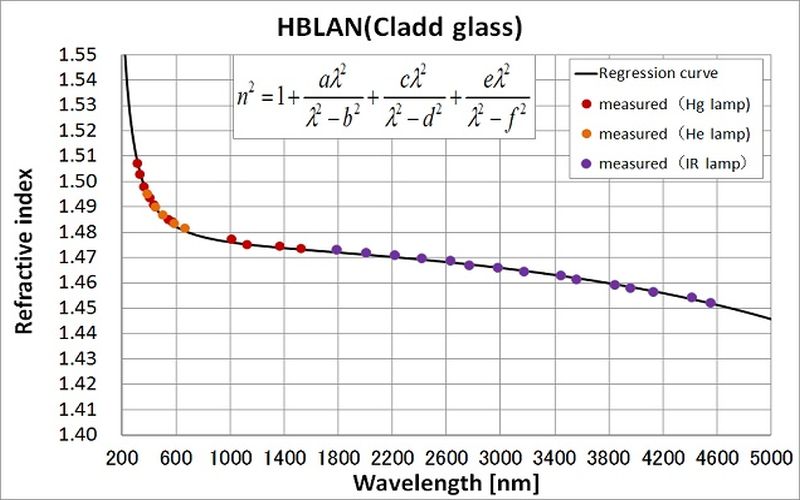

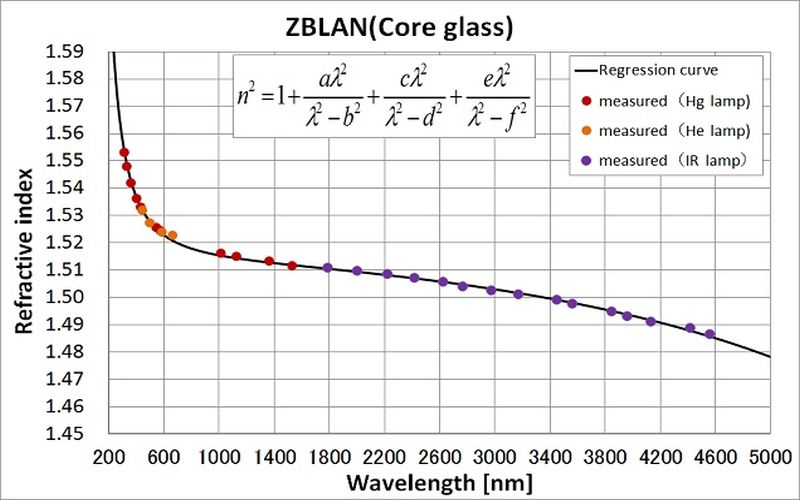

Refractive index (nd)

1.46

1.51

Thermal

Glass transition temperature (Tg)

367°C

265°C

Thermal expansion (a)

186×10-7/°C

200×10-7/°C

Chemical

Water solubility (Dw)

0.27wt%

29.2wt%

Acid solubility (Da)

0.69wt%*

32wt%*

Physical

Density

3.85 g/cm3

4.50 g/cm3

Mechanical

Young’s modulus (E)

66 GPa

53 GPa

Knoop hardness (HK)

3.1 GPa

2.2 GPa

中波红外光纤及跳线可根据客户实际需求定制，目前多种ZBLAN光纤留有库存。

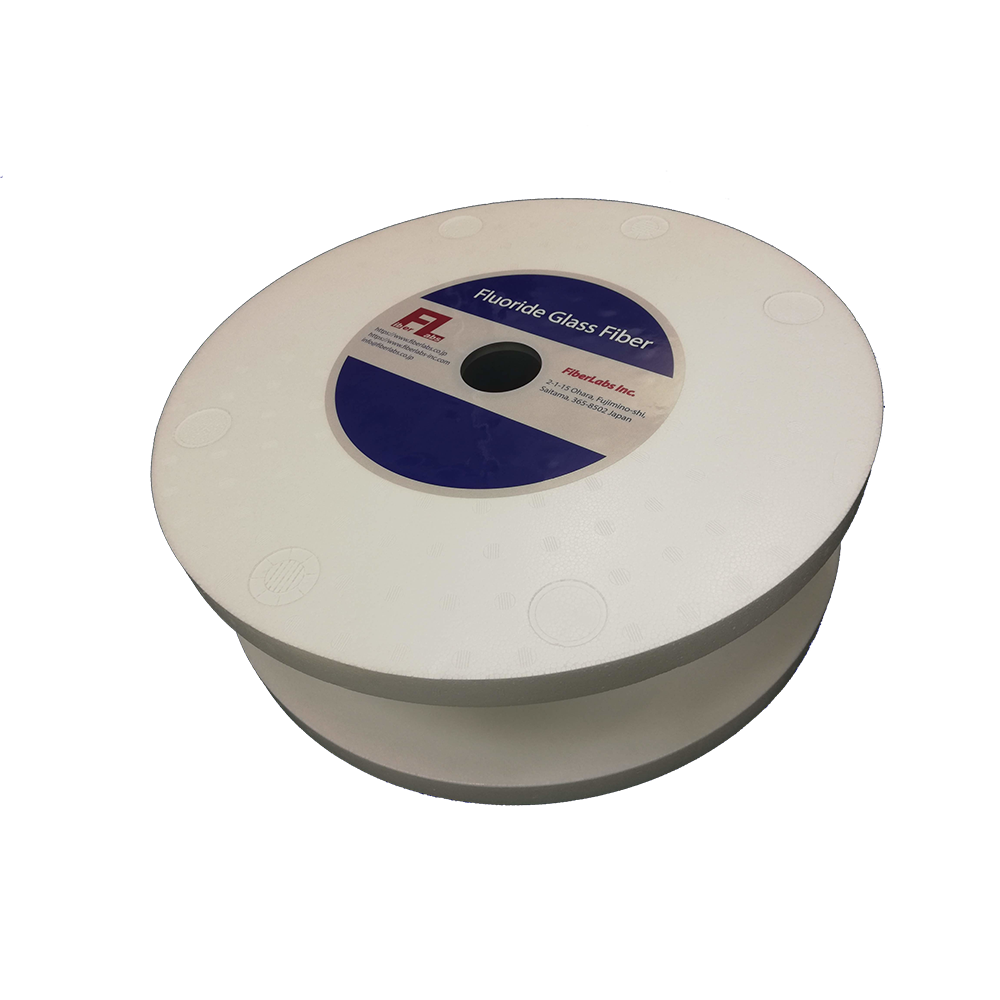

产品类型:裸光纤

工作波长:400nm ~4000纳米

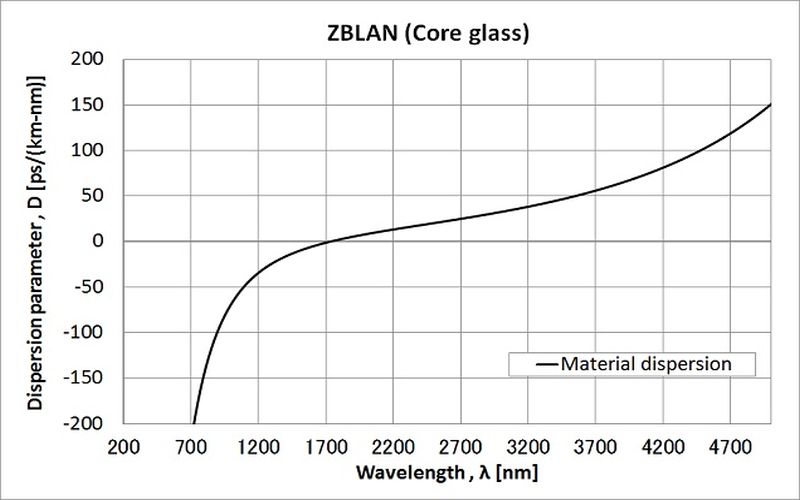

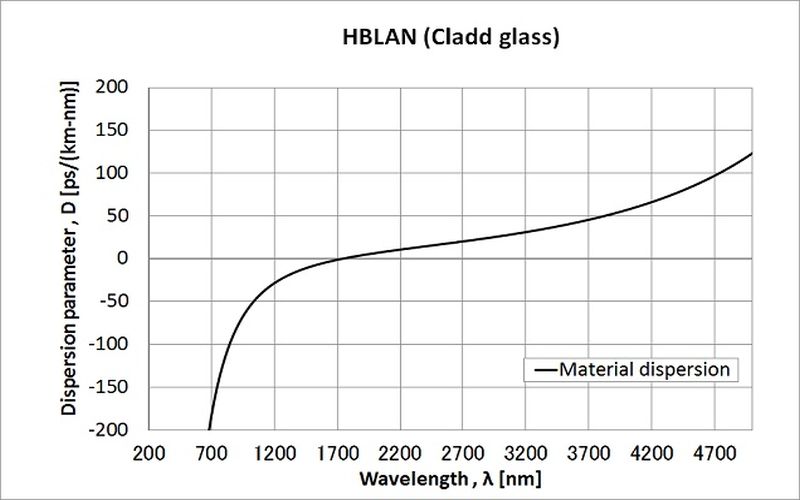

非掺杂ZBLAN光纤-单模

Product Number

Core
  Diameter
  (μm)

Core NA

Cutoff
  (nm)

Loss
  (dB/m)

Cladding
  Diameter
  (μm)

Coating
  Diameter
  (μm)

ZSF-6.0/125N-0.20

6.0 +/- 1.0

0.20 +/- 0.01
  @ 1000纳米

< 1850

< 0.1 @   1500 nm

123 +/- 3

460 +/- 30

ZSF-6.0/125N-0.26

6.0 +/- 1.0

0.26 +/- 0.01
  @ 1000纳米

< 2400

< 0.1 @   1500 nm

123 +/- 3

460 +/- 30

ZSF-7.5/125N-0.20

7.5 +/- 0.5

0.20 +/- 0.01
  @ 1000纳米

< 2100

< 0.1 @   1500 nm

123 +/- 3

460 +/- 30

ZSF-7.5/125N-0.26

7.5 +/- 0.5

0.26 +/- 0.01
  @ 1000纳米

< 2750

< 0.1 @   1500 nm

123 +/- 3

460 +/- 30

ZSF-9.0/125N-0.20

9.0 +/- 1.0

0.20 +/- 0.01
  @ 1000纳米

< 2600

< 0.1 @   1500 nm

123 +/- 3

460 +/- 30

ZSF-9.0/125N-0.26

9.0 +/- 1.0

0.26 +/- 0.01
  @ 1000纳米

< 3450

< 0.1 @   1500 nm

123 +/- 3

460 +/- 30

非掺杂ZBLAN光纤-多模

Product Number

Core
  Diameter
  (μm)

Core NA

Loss
  (dB/m)

Cladding
  Diameter
  (μm)

Coating
  Diameter
  (μm)

ZMF-100/125-N-0.29

95 +/- 5

0.29 +/- 0.01
  @1000nm

< 0.1 @   2500 nm

123 +/- 5

450 +/- 30

ZMF-160/200-N-0.29

160 +/- 10

0.29 +/- 0.01
  @1000nm

< 0.1 @   2500 nm

200 +/- 10

480 +/- 30

ZMF-400/500-N-0.29

400 +/- 25

0.29 +/- 0.01
  @1000nm

< 0.1 @   2500 nm

500 +/- 25

600 +/- 30



掺杂稀土ZBLAN光纤-多模

产品类型:裸光纤

工作波长:400nm ~4000纳米

Product Number

Rare-Earth
  Dopant

Rare-Earth
  Conc.
  (mol ppm)

Core
  Diameter
  (μm)

Core NA

Cutoff
  (nm)

1st Cladding
  Diameter
  (μm)

Cladding
  Shape

2nd Cladding
  Diameter
  (μm)

Cladding
  NA

Cladding
  Absorption
  (dB/m)

ZDF-16/250-10E-C

Er

10,000

16 +/- 2

0.12 +/- 0.02
  @ 3500 nm

< 2850

250 +/- 13

Circular

460 +/- 30

0.50+/- 0.02
  @1000nm

0.3-0.8
  @ 980 nm

ZDF-18/250-60E-C

Er

60,000

18 +/- 2

0.12 +/- 0.02
  @ 2700 nm

< 3400

250 +/- 13

Circular

460 +/- 30

0.50+/- 0.02
  @1000nm

2-3
  @ 980 nm

ZDF-30/300-60E-C

Er

60,000

30 +/- 2

0.12 +/- 0.02
  @ 2700 nm

< 5350

300 +/- 15

Circular

460 +/- 30

0.50+/- 0.02
  @1000nm

4-5
  @ 980 nm

ZDF-7.5/125-40T-C

Tm

40,000

7.5 +/- 1.5

0.14 +/- 0.02
  @ 2000 nm

< 1700

120 +/- 3

Circular

210 +/- 20

0.50+/- 0.02
  @1000nm

1-2
  @ 800 nm

ZDF-8.5/125-2H40T-C

Ho
  Tm

2,000
  40,000

8.5 +/- 2.0

0.14 +/- 0.02
  @ 2000 nm

< 2000

123 +/- 4

Circular

195 +/- 15

0.50+/- 0.02
  @1000nm

1-2
  @ 800 nm

ZDF-10/125-30H2.5P-C

Ho
  Pr

30,000
  2,500

10 +/- 1

0.17 +/- 0.02
  @ 3000 nm

< 2400

123 +/- 3

Circular

210 +/- 10

0.50+/- 0.02
  @1000nm

1-2
  @ 1150 nm

ZDF-20/250-40E2.5D-C

Ey
  Dy

40,000
  2,500

20 +/- 3

0.13 +/- 0.02
  @ 3000 nm

< 4100

250 +/- 13

Circular

460 +/- 30

0.50+/- 0.02
  @1000nm

1-2
  @ 980 nm



AlF3光纤

产品类型:裸光纤

工作波长:300nm ~3500纳米

AlF3多模光纤

Product Number

Core
  Diameter
  (μm)

Core NA

Loss
  (dB/m)

Cladding
  Diameter
  (μm)

Coating
  Diameter
  (μm)

AMF-200/240-N-0.22

200 +/- 10

0.22 +/- 0.02
  @1000nm

< 0.1 @ 2900 nm

240 +/- 10

480 +/- 30

AMF-440/480-N-0.22

440 +/- 20

0.22 +/- 0.02
  @1000nm

< 0.1 @ 2900 nm

480 +/- 10

600 +/- 30

AlF3无芯光纤(主要用于封端，第二层是聚合物涂层，目前有库存)

Product Number

1st Cladding
  Diameter
  (μm)

Cladding
  Shape

2nd Cladding
  Diameter
  (μm)

Cladding
  NA

Coating
  Diameter
  (μm)

ACLF-125-N

123 +/- 5

Circular

210 +/- 10

0.35+/- 0.02
  @1000nm

480 +/- 30

ACLF-250-N

250 +/- 13

Circular

470 +/- 30

0.35+/- 0.02
  @1000nm

N/A

ACLF-300-N

300 +/- 20

Circular

470 +/- 30

0.35+/- 0.02
  @1000nm

N/A
