Periodically Poled Nonlinear Optical Waveguides
周期极化非线性光学波导
对于频率转换模块,ADVR在波导结构包括KTP,LN和Mg:Ln的一系列材料中。使用
这些材料使公司能够满足客户在波长、功率处理和转换效率方面的定制需求。ADVR与客户合作,提供合适的产品以满足用户对于变频的需求。包括SHG、SFG、DFG、SPDC和THG。频率转换晶体是根据客户的要求定制的,ADVR可以提供客户指定的交互和极化周期。ADVR的工程非线性光学材料为从量子信息科学和原子传感到大气科学的广泛应用提供服务。
MgO:LN Ridge波导具有广泛的非线性光学频率转换能力。MgLN的大传输窗口产生和降频至紫外波长(≥350 nm)。大功率处理能力允许在780 nm的光纤耦合封装中安全生产100毫瓦。
KTP 波导:
ADVR提供基于KTP波导独特的芯片和器件。这些波导有更广泛的能力,类型I或II型相互作用以产生光子在量子应用中。
RPE LN波导:
非掺杂LN波导在低功率或单光子转换应用中具有优越的转换效率。ADVR已经在这些波导芯片上拥有更先进的能力。on-chip 模式滤波器可以有效耦合到波导中,而on-chip WDMS允许信号和泵浦波长分别耦合用于SFG和DFG相互作用中。

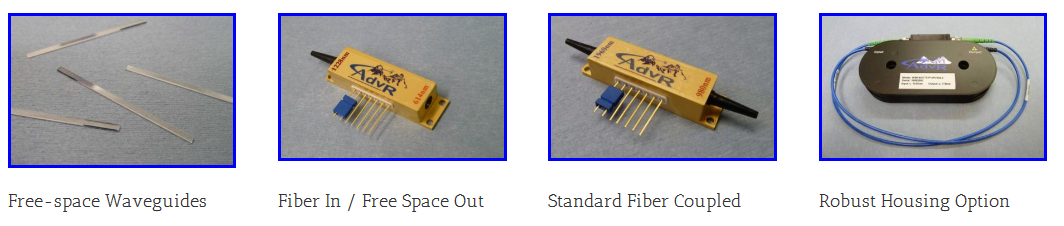

封装选项:
Third Harmonic Generation
三次谐波产生
ADVR提供了一种基于周期性极化非线性光波导的三次谐波器件。这些器件的典型配置包括从1108 nm泵浦产生369 nm光,或从1064 nm泵浦产生355 nm光。这为包括Yb离子捕获在内的应用程序提供了窄线宽激光源。
示例配置:
输入波长 |
1108 nm |
1064 nm |
THG波长 |
369 nm |
355 nm |
输入功率 |
100 mW |
|
THG输出功率 |
100 uW |
|
THG最大输出功率 |
~1 mW |
更多示例:
SHG
泵浦波长 (nm) |
SHG波长(nm) |
|
2128 |
→ |
1064 |
1960 |
→ |
980 |
1570 |
→ |
785 |
1560 |
→ |
780 |
1556 |
→ |
778 |
1552 |
→ |
776 |
1542 |
→ |
771 |
1396 |
→ |
698 |
1378 |
→ |
689 |
1350 |
→ |
675 |
1348 |
→ |
674 |
1244 |
→ |
622 |
1238 |
→ |
619 |
1228 |
→ |
614 |
1204 |
→ |
602 |
1197 |
→ |
598.5 |
1170 |
→ |
585 |
1154 |
→ |
577 |
1064 |
→ |
532 |
1062 |
→ |
531 |
1060 |
→ |
530 |
960 |
→ |
480 |
922 |
→ |
461 |
871 |
→ |
435.5 |
852 |
→ |
426 |
846 |
→ |
423 |
844 |
→ |
422 |
840 |
→ |
420 |
822 |
→ |
411 |
810 |
→ |
405 |
798 |
→ |
399 |
794 |
→ |
397 |
787 |
→ |
393.5 |
767 |
→ |
383.5 |
740 |
→ |
369 |
信号光和泵源波长 (nm) |
SFG 波长 (nm) |
|||
515 |
& |
1310 |
→ |
369.5 |
780 |
& |
1550 |
→ |
519 |
883 |
& |
1345 |
→ |
532 |
930 |
& |
1530 |
→ |
580 |
937 |
& |
1570 |
→ |
587 |
976 |
& |
1533 |
→ |
596 |
987 |
& |
1570 |
→ |
606 |
980 |
& |
1560 |
→ |
602 |
984 |
& |
1550 |
→ |
602 |
994 |
& |
1552 |
→ |
606 |
1310 |
& |
1550 |
→ |
710 |
1540 |
& |
1560 |
→ |
775 |
1550 |
& |
1892 |
→ |
852 |
1550 |
& |
1950 |
→ |
864 |
DFG:
信号光和泵浦激光波长 (nm) |
DFG 波长 (nm) |
|||
370 |
& |
515 |
→ |
1311 |
464 |
& |
1064 |
→ |
822 |
493 |
& |
1340 |
→ |
780 |
580 |
& |
930 |
→ |
1540 |
637 |
& |
1064 |
→ |
1588 |
650 |
& |
1343 |
→ |
1260 |
780 |
& |
1570 |
→ |
1550 |
852 |
& |
1892 |
→ |
1550 |
SPDC :
泵源波长 (nm) |
下转换波长 (nm) |
|||
Available as Type II Interactions |
||||
785 |
→ |
1570 |
||
775 |
→ |
1550 |
||
775 |
→ |
1540 |
& |
1560 |
773 |
→ |
1546 |
||
767.5 |
→ |
1535 |
||
765 |
→ |
1503 |
||
655 |
→ |
1310 |
||
532 |
→ |
1064 |
||
532 |
→ |
810 |
& |
1550 |
426 |
→ |
852 |
||
405 |
→ |
810 |
||
405 |
→ |
795 |
& |
825 |
404 |
→ |
808 |
||
400 |
→ |
800 |
||
396 |
→ |
792 |
||
389 |
→ |
776 |
& |
780 |
THG:
泵源波长 (nm) |
三次谐波波长(nm) |
|||
1542 |
→ |
514 |
||
1108 |
→ |
369 |
||
1064 |
→ |
355 |
