皮秒半导体激光器
    发布时间: 2020-02-25 14:44
皮秒半导体激光器
皮秒半导体激光器

皮秒半导体激光器

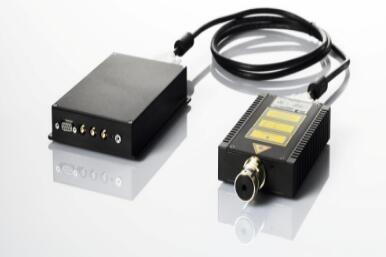

PiLas系列ps半导体激光器

特点：

脉宽低至12ps

抖动<3ps

波长范围375-1550nm

最小化的脉冲和二阶脉冲抑制

不同的光输出类型可选

峰值功率高达1000mW



应用：

高速装置测试

超快电路分析

光纤测试

表面分析

时间分辨光谱

激光和光纤放大器的种子源

1MHz PiLas

重复频率从单次脉冲到1MHz。



参数：

PILxxx

波长(nm)

偏差(nm)

谱宽(nm)

脉宽(ps)

准直光束峰值功率(mW)(1)

PIL037

375

± 10

< 7

< 60

> 140

PIL040

408

± 10

< 7

< 45

> 400

PIL043

440

± 10

< 7

< 60

> 140

PIL047

473

± 10

< 7

< 60

> 140

(soon) PIL049

488

± 10

< 7

< 60

> 140

PIL063

635

± 10

< 7

< 40

> 150

PIL067

670

± 10

< 7

< 40

> 300

PIL078

780

± 15

< 7

< 35

> 300

PIL083

830

± 15

< 10

< 35

> 300

PIL085

850

± 15

< 10

< 25

> 100

PIL090

905

± 15

< 10

< 50

> 400

PIL106

1060

+5/-15

< 12

< 40

> 400

PIL130

1300

+5/-15

< 13

< 35

> 100

PIL155

1550

± 15

< 15

< 25

> 50

PILxxxDFB

850, 1310, 1550

± 3

< 0.1

30 - 100

> 20



高速PiLas



重复频率固定为100MHz。其它重复频率可定制。

参数:

PILxxxF

波长(nm)

偏差(nm)

谱宽(nm)

脉宽(ps)

峰值功率(mW) (5)

平均功率(mW) (6)

PIL040F(4)

400

± 10

< 7

< 50

> 100

> 0.25

PIL063F

635

± 10

< 7

< 45

> 100

> 0.5

PIL067F

670

± 10

< 7

< 45

> 100

> 0.5

PIL078F

780

± 15

< 7

< 45

> 100

> 0.5

PIL083F

830

± 15

< 10

< 45

> 100

> 0.4

PIL130F

1300

+ 5/-15

< 13

< 50

> 50

> 0.2

PIL155F

1550

+ 5/-15

< 15

< 30

> 50

> 0.1

PILxxxDFBF

850, 1310, 1550

± 3

< 0.1

30…100

> 20

> 0.05

(4) – 只有带TEC 和固定重复频率100 MHz的版本。
    - PIL037F, PIL043F PIL047F and PIL049F 需订购。

(5)  典型准直光束输出功率。光功率需定购。

(6)  高功率时推荐使用温度稳定装置



PiLas控制系统

参数

EIG1000D
(PiLas 1 MHz 配套)

EIG1000AF
(PiLas 100 MHz 配套)

                                              内部触发

重复频率

1 MHz max

固定100 MHz
其它频率10-110 MHz需订购

重复频率调节范围

1 MHz, 500 kHz, 200 kHz,
100 kHz…10 Hz, 单次脉冲

固定100 MHz
其它频率10-110 MHz需订购t

                                                  外部触发

外部触发输入

单次脉冲 – 1 MHz

typ. ± 5% （相对内部触发的固定频率）

幅度

-5V…+5V / TTL / NIM

-5V…+5V / TTL / NIM

阻抗

1 MΩ / 50Ω

50Ω

脉宽

typ. ≥ 10 ns

typ. ≥ 4 ns bei 100 MHz

                                                预触发输出

幅度

TTL

TTL or 2V @ 50Ω

脉宽

typ. ≥ 10 ns

typ. ≥ 4 ns bei 100 MHz

触发延时
(其它值需订购)

70 ns

app. 60 ns

预触发与光输出之间的典型抖动

typ. 3 ≤ ps

typ. 4 ≤ ps

尺寸: 宽 x 高 x 深 = 235mm x 88mm x 326 mm
