Nd:YAG脉冲激光器
Nd:YAG脉冲激光器
最高输出能量
|
最高频率
|
|||||
1064 nm
|
532 nm
|
335 nm
|
266 nm
|
213 nm
|
||
风冷Nd:YAG激光器:LQ115 |
90 mJ
|
40 mJ
|
15 mJ
|
-
|
-
|
5 Hz
|
紧凑型Nd:YAG激光器:LQ215 |
180mJ
|
100 mJ
|
45 mJ
|
35 mJ
|
-
|
20Hz
|
双脉冲Nd:YAG激光器: LQ215-D |
2 x 100 mJ
|
2 x 50 mJ
|
-
|
-
|
-
|
20 Hz
|
脉冲Nd:YAG激光器: LQ529 |
500 mJ
|
280 mJ
|
100 mJ
|
70 mJ
|
25 mJ
|
50 Hz
|
高功率Nd:YAG激光器: LQ929 |
1400 mJ
|
800 mJ
|
300 mJ
|
180 mJ
|
50 mJ
|
10 Hz
|
100 Hz Nd:YAG激光器: LQ629 |
200 mJ
|
90 mJ
|
50 mJ
|
15 mJ
|
5 mJ
|
100 Hz
|

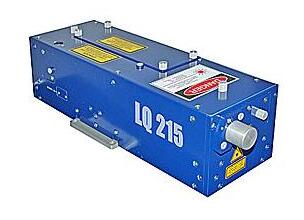

高频激光器LQ629-100,短脉宽激光器LQ215,传导制冷激光器LQ115

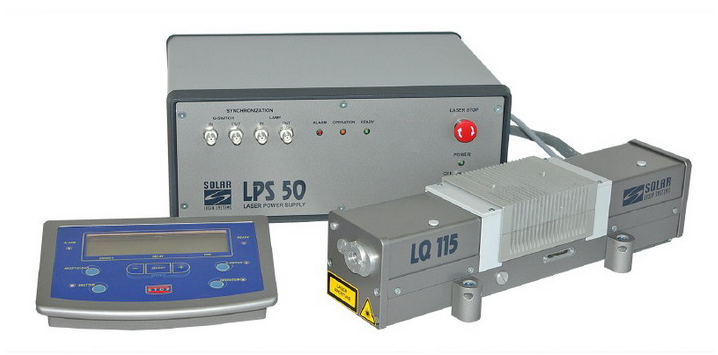

传导制冷激光器LQ115可由充电电池供电
型号 |
LQ629-100 |
LQ215 |
LQ115 |
脉冲重复频率(Hz) |
200 |
1-20 |
3 |
脉冲能量(mJ) |
|
|
|
脉冲宽度(ns) |
12...18 |
6...10 |
~7 |
光束直径(mm) |
5 |
≤5 |
4 |
发散角(mrad) |
<1.5 |
≤1.5 |
≤3 |
稳定性 |
±1.5 |
±2.5 |
—— |
抖动 |
±1.5ns |
±1.5ns |
—— |
尺寸(mm) |
740 x 180 x 125 |
455 x 165 x 140 |
410 x 125 x 100 |
冷却系统 |
水冷 |
水冷 |
传导制冷 |
脉冲Nd:YAG激光器LQ529,高功率Nd:YAG激光器LQ929
产品特点:
1、优异的光束质量
2、最高可获得5次谐波213nm输出
3、稳定性高
4、泵浦效率高(超过2%),输出能量大,避免了双折射引起的偏振光损耗。
5、操作和维护简单
6、可用RS232实现远程控制
7、单相电输入,独立水冷系统
型号 |
LQ 529A |
LQ529B |
LQ 529C |
LQ829 |
LQ929 |
||
结构 |
振荡器 |
振荡器+放大器 |
|||||
脉冲重复频率(Hz) |
5 |
10 |
10 |
20 |
50 |
10 |
10 |
单脉冲能量(mJ) |
500 |
500 |
350 |
350 |
150 |
1000 |
1400 |
脉冲宽度(ns) |
10~13 |
8~11 |
|||||
光束直径(mm) |
≤8 |
≤6 |
≤5 |
≤10 |
≤11 |
||
发散角(mrad) |
~1.5 |
~1.3 |
~1.5 |
||||
稳定性 |
<±2.5% |
||||||
抖动 |
±1ns |
||||||
功耗 |
400 |
600 |
600 |
800 |
1000 |
900 |
1000 |
尺寸(mm) |
激光头:575 x 180 x 100 |
激光头:625 x 220 x 130 |
产品应用领域:
1、优异的光束质量和较高的脉冲能量使LQ529 非常适合用于非线性光谱,等离子物理,非线性光学以及高次谐波发生器等方面。
2、在光谱领域,该系列激光器的重复频率足以满足数据采集的要求,同时,高稳定度消除了拉曼以及时间分辨光谱中标定漂移的麻烦。
3、在PIV测速实验中,稳定度是关键的因素。高稳定度的LQ529是理想的PIV实验光源。该系列产品已经成功的应用于粒子影象速度实验中,效果甚佳。
4、高光束质量的LQ529可作为可调谐激光器和OPO的泵浦源。
5、较低的运作成本,极佳的光学特性,能满足工业用激光的要求,操作和维护简单也是LQ529能应用于工业的主要因素之一。
6、机械稳定度好,功耗低,独立的水冷却系统使LQ529成为车载移动监控系统的理想光源,密封防尘设计使其能长期在野外使用。
其他选项:
三倍频、四倍频和五倍频发生器
