信号收发器
产品概述：

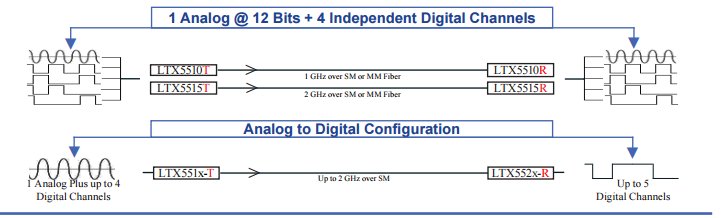

信号收发器组通过光纤将模拟信号或数字信号转换成远程控制。主要应用于带共模电压的测量设备等场所，如等离子体物理实验，电力传输设备及高功率激光器测量。美国TTI推出LTX-5510、LTX-5515两种模拟信号系列和LTX-5520、LTX-5525两种数字信号系列。
产品特性：
两种电压输入传输无需执行电磁干扰对于模拟信号收发器，最高模拟传输信号DC-25MHz，精度0.1%，12位的模拟信号，含4个独立数字通道，每个通道开关速度DC-24MHz，两种输入阻抗 对于数字信号收发器，含16个独立TTL/CMOS通道，每个通道传输速率最高达0-50 Mb/S，输入信号可以为TTL, CMOS, or LVTTL，输出信号LVTTL
主要技术参数：
模拟信号收发器
|
型号
|
模拟信号带宽
|
输入电压
|
模拟信号精度
|
传输精度
|
输入信号速率
|
开关速度
|
激光波长
|
|
LTX-5515
|
DC - 12.5 MHz (-3 dB)
|
+/- 1 V 或 +/- 5 V
|
12 位
|
+/- 0.1% Full Scale, +/- 20 mV offset
|
50 Mb/s
|
0 - 12 MHz
|
850 nm+/- 20 nm, 1310 nm +/- 20 nm
|
|
LTX-5510
|
DC - 25 MHz (-3 dB)
|
+/- 1 V 或 +/- 5 V
|
12 位
|
+/- 0.1% Full Scale, +/- 20 mV offset
|
100 Mb/s
|
0 - 24 MHz
|
850 nm+/- 20 nm, 1310 nm +/- 20 nm
|
数字信号收发器
|
型号
|
输入信号
|
输出信号
|
输入信
号速率
|
输入数据速率
|
传输距离(850nm)
|
传输距离(1310nm)
|
光纤接口
|
信号输出接口
|
激光波长
|
|
LTX-5520
|
TTL, LVTTL, CMOS
|
LVTTL
( 0 - 3.3 V)
|
50 million samples per second
|
0 - 25 Mb/s
|
50/125光纤:500m
62.5/125光纤:300m
|
9/125 单模光纤: 10 Km
|
FC或ST
|
DB25
|
850 nm ± 20 nm,1310 nm ± 20 nm
|
|
LTX-5525
|
TTL, LVTTL, CMOS
|
LVTTL, ( 0 - 3.3 V)
|
100 million samples per second
|
0 - 50 Mb/S
|
50/125光纤:300m
62.5/125 光纤:175m
|
9/125 单模光纤：10 Km,
|
FC或ST
|
DB25
|
850 nm ± 20nm,
1310 nm ± 20nm
|
