高性能光谱仪

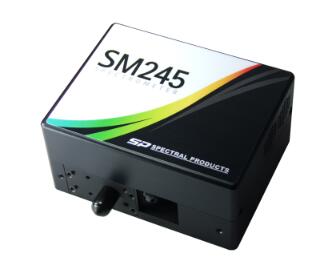

1.SM245高速CCD光谱仪
SM245高速CCD光谱仪
产品特色：
1、低噪声和低的杂散光
2、灵活的光学接头可直接插入狭缝和光纤
3、应用广泛
4、高速数据采集
5、200-1050nm波长范围
6、16bit的USB 1.1/2.0界面
7、支持多达8通道配置
8、UV增强涂层
|
参数 |
值 |
|
探测器 |
Sony ILX511 CCD · 像素值: 2048 · 传感像素尺寸: 14µm x 200µm · 灵敏度: 1800 V/(lx s) @ 660nm · 井深: 62,500 e- |
|
光谱焦距 f# |
2.7 |
|
暗噪声有效值 |
<35 RMS counts in 16bit @35msec integration time |
|
信噪比 |
>250: 1 |
|
光纤耦合 |
标准SMA905 or FC 接头 |
|
有效光谱范围 |
200-1050nm |
|
滤波片选择 |
长通滤波片或者覆盖每个波长的线性可变滤波片 |
|
光谱精度 |
根据选择的狭缝和光栅0.25到 10nm |
|
杂散光 |
<0.05% at 632nm (<0.1% Ave) |
|
电脑界面 |
USB 1.1/2.0 16 bit (0-65535) |
|
最小积分时间 |
1msec |
|
触发模式 |
自由运行模式 软件触发模式 外部触发模式 |
|
尺寸(英寸) |
6.0 H X 3.3 W X 1.9 D |
|
重量 |
1 lbs. |
|
软件 |
SM32Pro (免费配置) |

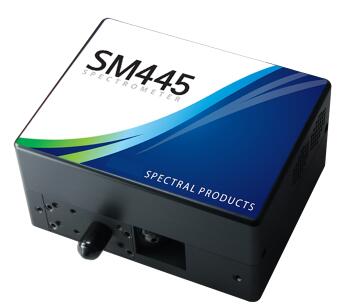

2. SM445预配置的CCD光谱仪
产品特色：
·宽光谱范围（200-1050nm）
·高光学分辨率，3K阵列CCD
·10us极低的曝光时间
·设计紧凑@模块设计
产品详细参数表：
|
型号 |
SM 445 |
|
探测器 |
Toshiba TDC 1304 CCD
Pixel:
3648 (effective) |
|
光谱分辨率 |
0.10 to 10nm dependent on 光谱范围, slit width, fiber diameter |
|
光谱范围 |
200 - 1050nm |
|
光谱仪 f# |
2.7 |
|
光纤接口 |
SMA 905 or FC standard |
|
杂散光 |
< 0.05% @632nm (< 0.1% avg) |
|
暗噪声 RMS |
< 50 RMS counts in 16-bit @35ms integration time |
|
信噪比 |
> 300 : 1 |
|
最小积分时间 |
8msec (General Mode) / 10µsec (Shutter Mode) |
|
触发模式 |
Free
Run mode |
|
滤波器选择 |
Longpass filter or linear variable filter installed per wavelength coverage |
|
电脑接口 |
USB 1.1 / 2.0 16-bit (support up to 8 multi-channel configuration) |
|
软件 |
Windows XP/VISTA/Win7(both 32/64bit)/Win10 (both 32/64bit)
SM32Pro
included (free with spectrometer) |
|
尺寸(inches) |
3.54H x 2.76W x 1.73D inches |
|
重量 |
0.88lbs |
|
狭缝的选择 |
5, 10, 25, 50, 100, 200, 400um |
|
温度诱导转变 |
< 2 pixels per ± 15°C Lower Thermal Expansion Option is available on request |

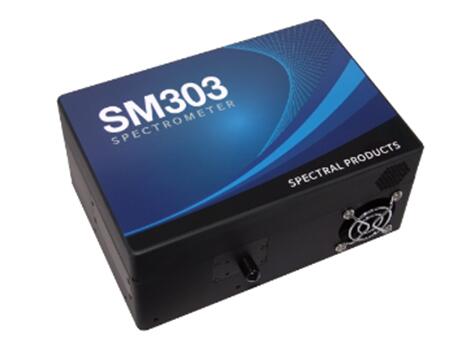

3.SM303：TEC制冷Back-Thinned CCD光谱仪 更适用于高数据采集应用
产品特色：
·科学级高性能
·极低的暗噪声和杂散光
·宽动态范围、高信噪比
·灵活的光学输入（可选光纤输入）
·高速数据采集
·光谱范围：200-1050nm
·新升级的自动快门针对黑暗环境
产品详细参数表：
|
Model |
SM 303 |
|
探测器 |
Hamamatsu S7031-1006 Back-Thinned CCD
Pixel: 1024 x 58 |
|
光谱分辨率 |
0.15 to 10nm depending on the slit and grating choices |
|
光谱范围 |
200 - 1100nm |
|
光谱仪 f# |
3.3 |
|
光纤接口 |
SMA 905 or FC standard |
|
杂散光 |
< 0.05% avg |
|
暗噪声 RMS |
< 2 RMS counts in 16-bit @35ms integration time |
|
信噪比 |
> 1000 : 1 |
|
最小积分时间 |
7ms |
|
触发模式 |
Free Run mode |
|
滤波器选择 |
Longpass filter or linear variable filter installed per wavelength coverage |
|
电脑接口 |
USB 1.1 / 2.0 16-bit (0 - 65535), support up to 8-multi-channel configuration |
|
软件 |
Windows XP/VISTA/Win7, 8.1, 10 (32/64bit) Includes DLL libraries and SDKs for easy custom application development |
|
尺寸(inches) |
9.13H x 5.12W x 3.56D inches |
|
重量 |
7lbs |
|
狭缝的选择 |
10, 25, 50, 100, 200, and 400µm |
|
TEC制冷温度 |
-10°C |
4.非制冷 Back-thinned CCD-低信号级应用的选择
产品详细参数表：
|
Model |
SM642 |
|
探测器 |
Hamamatsu S10420-1106 non-TE-cooled Back-Thinned CCD
Pixel:
2048 x 64 |
|
光谱分辨率 |
0.25 to 7nm depending on the slit and grating choices |
|
光谱范围 |
200 - 1050nm |
|
光谱仪 f# |
3.3 |
|
光纤接口 |
SMA 905 or FC standard |
|
杂散光 |
< 0.01% @632nm (< 0.05% avg) |
|
暗噪声 RMS |
< 7 RMS counts in 16-bit @35ms integration time |
|
信噪比 |
> 450 : 1 |
|
最小积分时间 |
7ms |
|
触发模式 |
Free
Run mode |
|
滤波器选择 |
Longpass filter or linear variable filter installed per wavelength coverage |
|
电脑接口 |
USB 1.1 / 2.0 16-bit (0 - 65535) support up to 8 multi-channel configuration |
|
软件 |
Windows 98/Me/2000/XP/VISTA/Win7/Win8.1/Win10 (both 32/64bit)
SM32Pro
& SM32Pro MX (free with spectrometer) |
|
尺寸(inches) |
5.98H x 3.94W x 2.50D inches |
|
重量 |
2.7lbs |
|
狭缝的选择 |
10, 25, 50, 100, 200, and 400µm |
|
温度诱导转变 |
±1 pixels per ±15°C |
光谱仪操作软件主要功能：
§ sm32pro Windows®95，2000，XP，7的软件（支持32bit和64bit）进行数据采集和分析
§ 透射、反射和吸收测量
§ 数据导出、放大、缩小、频谱重叠，和许多更多的功能
§ 包含颜色分析工具
§ 信号平均和集成时间控制
§ DLL库便于用户在DOS和Windows®环境下开发软件
§ 包含VC++、VB和LabVIEW的示例
