PPLN Waveguide Chips
波导可以从频率转换波导的周期性极化晶体上制造，例如PPLN波导从PPLN bulk晶体制备。PPLN bulk晶体更简单易用，且适合高功率应用（几W功率或者更高）。PPLN波导晶体拥有更好的转换效率，因此可以实现更多种的应用。
产品特色：
·标准现货产品可以快速实现非线性混频的应用
·可用于上转换（SHG/SFG）和下转换（DFG/OPA/OPG/OPO）的混频配置。
·可用于可见到中远红外波段；定制可实现从紫外到太赫兹。
·可用于均匀 或者啁啾QPM结构。

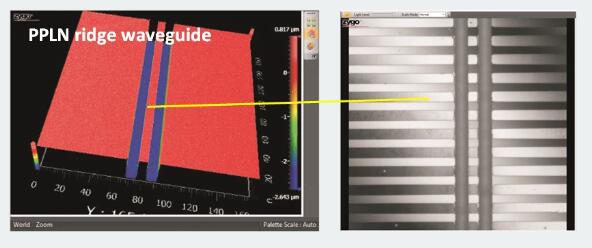

为满足用户不同应用的特殊需求HCP提供两种类型的波导，一种是proton in-diffused波导，另一种是ridge波导。与传统的ion或者proton in-diffused 波导相比，ridge波导有着更高的损伤阈值和更宽的操作波长范围。良好的限制实现良好的转换效率和更低的传输损耗。
多数波导根据要求定制生产，针对一些常见应用我们备有一些标准品现货。标准现货参数如下：
选型指南：
1. 根据您感兴趣的波长选择系列（serial #）；
2. 联系我们确认产品是否有库存；
3. 未发现的波长请直接与我们联系；
|
Serial #
|
pump λ (nm)
|
output λ (nm)
|
MFD(um^2)
|
数值孔径
|
传播损耗 (dB/cm)
|
正常效率 (%/W/cm^2)
|
温度斜率 (˘C/nm)
|
|
WG-B
|
900-1000
|
450-500
|
4.90x4.09
|
0.13x0.15
|
0.9 (0.7)
|
160 (250)
|
~13
|
|
WG-G
|
1000-1200
|
500-600
|
4.90x4.09
|
0.15x0.17
|
1.0 (0.7)
|
160 (200)
|
~11
|
|
WG-R
|
1200-1400
|
600-700
|
5.56x4.30
|
0.15x0.20
|
1.0 (0.75)
|
70 (80)
|
~10
|
|
WG-E
|
1400-1600
|
700-800
|
5.62x4.31
|
0.18x0.23
|
1.0 (0.85)
|
50 (65)
|
~8
|
|
WG-T
|
1900-2200
|
950-1100
|
5.65x4.35
|
0.23x0.30
|
1.1 (1.0)
|
20 (35)
|
2.5
|
1. MFD公差：±10%
2. 正常效率公差：±20%（指定值）
