TLS波长可调光源
    发布时间: 2020-02-12 11:46


波长可调光源
特点
·  输出单色光,范围从200 nm2500 nm 可调节。
·  准直或聚焦输出光束可供选择。光线可以被连接到任何光学装置(包括光纤和光纤束)
·  可调节的光谱分辨率从 20 nm 0.2 nm
·    灵活的可选项:全自动、各种光源和单色仪和更多功能。












应用

·吸收/透射/反射测量系统

·可用作荧光测量系统中激发光源

· 护眼产品检测系统

·  PEC光化学测量系统

·太阳能电池量子效率测量系统



波长可调光源

1.   总览

Sciencetech提供一系列计算机控制的可调节单色光源我们的可调光源(TLS) 产品系列。



每一套TLS系统都在Sciencetech的测试实验室预对准,产品包装里包括了系统的测试数据和详细说明书。 Sciencetech 的波长可调节光源是由Sciencetech TLS软件控制的自动化仪器。也可以提供LabView驱动软件和ActiveXDotNet块,这使TLS可以很灵活地集成到你的试验或仪器系统中。

Sciencetech公司TLS系统使用模块化部件制造而成,这使得Sciencetech公司的TLS系统具有远超标准单色仪产品的灵活性和适应性。






产品类别



单色仪



灯源类型



型号

TLS

-72 (1/8 )

-300X

TLS-72-300X





-250Q

TLS-72-250Q



-55 (1/4)

-300X

TLS-55-300X





-250Q

LH-55-250Q



选择 –X 氙灯光源最适合紫外/可见光

选择—Q 石英钨卤素(QTH)灯光源最适合可见光/近红外

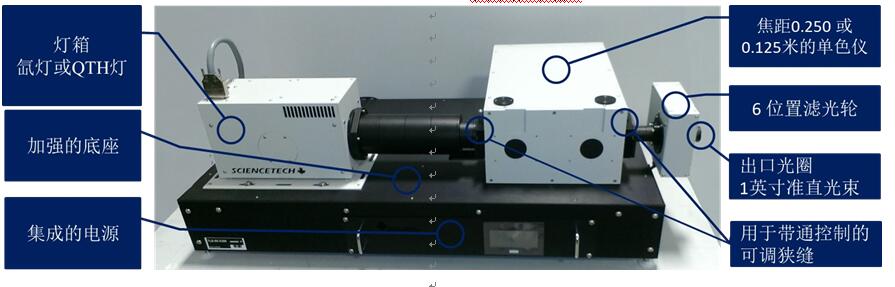

每个基本型号具有以下标准功能:

*   1英寸 准直光线输出

*   配有两个光栅的单色仪

*   安装了4个长通滤光片的自动滤光轮

*   用于光学带通控制的可调节狭缝

*   可调节计算机控制电源 (仅限于氙灯)

*   用于控制单色仪和滤光轮的SciSpec软件

*   加强的光学底座


有几种光线输出方式可选: 不同的聚焦和准直光束, 与光纤/ 光纤束的不同耦合方式, 或与不同光学装置的耦合。

可选的升级配置包括: 自动或是手动的机械虹膜, 自动狭缝(手动狭缝是标准配置), 固定狭缝, 用于加强光源稳定功能的光线反馈装置。**



定制化解决方案

系统的所有部件,包括光源和单色仪,都能够更换。可供选择的光源包括连续的:

75W-1.6 kW的氙灯、氙-汞灯和汞灯

50 W-500 WQTH

/QTH 双光源

最高1700K的中红外光源

可供选择的光谱范围180 nm – 10 um *

双重减和双重加单色仪


* 取决于光源、光学元件和光栅
** 仅限于氙灯和氙-汞灯                           2



波长可调光源

2.   技术规格

Sciencetech的软件, Sci-Spec, 控制整台仪器的所有部件。在标准配置中,软件控制光源的电源、快门、滤光轮和单色 仪。作为一个可选功能,用户可以增加对入口和出口狭缝 /或机械虹膜的控制。


在标准配置中, 输出光束可以是准直光或是聚焦光。能够与作为可选项的多种装置适配,可以适配一个样品室、光纤 或者光纤束。





TLS-72-X300

TLS-72-Q250

TLS-55-X300

TLS-55-Q250

灯源类型

300 W氙灯

QTH 250 W

300 W氙灯

QTH 250 W

单色仪类型

9072S (0.125 )

9055 (0.25 )

可调谐光输出范围*



300-1800 nm



光谱分辨率

0.5 nm @ 300-700 nm

0.2 nm @ 300-700 nm

0.7 nm @ 700-1800 nm

0.4 nm @ 700-1800 nm



滤光轮

计算机控制6位置滤光轮

快门

可选的计算机控制快门和曝光时间控制

光束输出

1英寸直径准直



波长重复性



0.1 nm



0.03 nm

波长准确度

0.2 nm



强度控制



光源强度可调





可选的手动机械虹膜





光栅

2个平面刻化反射光栅 30x30 mm

2 个平面刻化反射光栅 50x50 mm

1200 gr/mm@300nm

1200 gr/mm@300nm

600 gr/mm@1000nm

600 gr/mm@1000nm

带通

带有垂直帘式衰减器的两个手动双边可调谐狭缝

光学高度

216 mm (可调节范围 +/- 5 mm)



电源

触屏, 恒定电流

手动, 恒定电流

触屏, 恒定电流

手动, 恒定电流

软件

Sci-Spec ( Labview 实例, DotNet, 也可提供Active X)

计算机接口

USB—单色仪和滤光轮, RS232 电源接口 (仅用于氙灯)



CE 认证

IEC 61010-1:2010 用于测量、控制和实验室用途的电气设备的安全要求1部分

IEC 61326-1:2012 用于测量、控制和实验室用途的电气设备-EMC要求1部分



 * 波长可调节光输出范围取决于所安装的光栅。90729055系统最多可以安装 3个光栅,可输出200-2500nm的波长区域。

3.   波长可调光源太阳模拟器一体机

Sciencetech也可以提供一套可调光源和太阳模拟器的组合仪器。这套组合系统能够在目标平面选择性的输出空间均匀的日光或单色光。

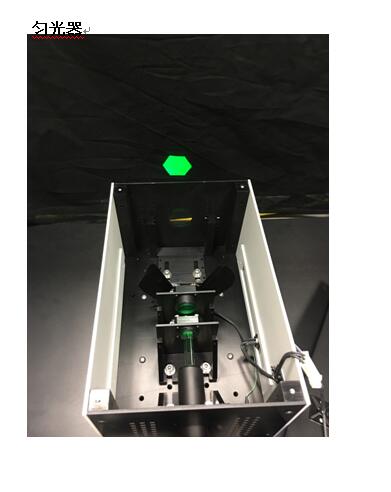

在可调光源太阳模拟器组合系统的单色仪出口处添加了一个匀光器,该匀光器包括一个电子快门和2档滤光片托盘。

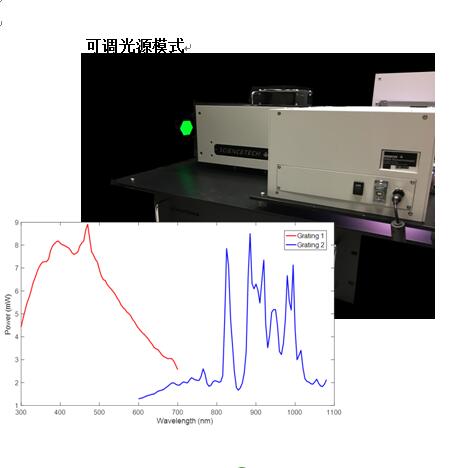

这套可调光源可以像Sciencetech其它型号的可调光源一样工作,但是添加了太阳模拟器具有宽波段空间均匀白光的附加功能。



Sciencetech目前可以提供一种型号的可调光源-太阳模拟器:



TLS-55-X300-SS

        一套TLS-SS系统的标准配置包括一个灯箱,灯箱中包括椭圆形反射透镜、氙灯、触屏电源、焦距0.25米的单色仪、自动滤光轮(含顺序分组滤光片)和安装在一个金属板上的电子快门,这是一套紧凑、完全预先装配好的、并由原创软件控 制的照明系统。每套系统都在出厂前预先装配对准好,包装中包括了系统的测试数据和详细的说明书。



波长可调光源

4.   技术规格

 Sciencetech的软件Sci-Spec控制这套系统的所有部件。在标准配置中,它控制光源、快门、滤光轮和单色仪的电源。 作为一个可选项,用户可以添加对入口和出口狭缝和/或机械虹膜的计算机控制。


在标准配置中,输出光束可以是准直光或聚焦光。作为可 选项,还可以与不同的装置连接,比如与一个样品室、光 纤或光纤束连接。



型号

TLS-55-X300-SS

灯源类型

300 W 氙灯

单色仪类型

9055 (0.25 )

可操作光谱范围

200-2500 nm



光谱分辨率

最高 0.2 nm @ 200-700 nm

最高 0.4 nm @ 700-2500 nm

滤光轮

计算机控制6位置滤光轮

快门

计算机控制快门和曝光时间控制

光束输出

直径超过1英寸的空间均匀输出光



太阳模拟器光谱匹配度

Class A, AM1.5G

Class B, AM0



太阳模拟器辐照不均匀度

Class B



太阳模拟器辐照不稳定性

Class A

工作距离

80 — 140 mm

波长重复性

0.03 nm

波长准确度

0.2 nm



光栅

2个平面刻化光栅 50x50 mm

1200 gr/mm@300nm

600 gr/mm@1000nm

狭缝

两个手动双边可调谐狭缝

光学高度

216mm (可调节范围 +/- 5mm)



电源

触屏

恒定电流

软件

Sci-Spec

计算机接口

USB





CE认证



IEC 61010-1:2010 用于测量、控制和实验室用途的电气设备的安全要求1部分



IEC 61326-1:2012用于测量、控制和实验室用途的电气设备-EMC要求1部分
