波长可调光源

·       氙弧, QTH, 红外和紫外灯可选

·       150W 氙弧灯的平均寿命为1200小时.

·       时间不稳定性低至0.5%

·       250 - 2500 nm 调谐/扫描范围(氙灯)

·       Czerny-Turner设计,具有可调节带通 0.2 to 10 nm

·       机动三光栅系统

·       单色探测光电源

·       光束尺寸 : (0.1 cm × 0.1 cm) to (0.5 cm × 0.5 cm)

·       消除二级衍射和杂光的滤波片组,截止波长在 280, 475, 850, 和 1500 nm

偏置光源

·       75 W 超稳定氙弧灯, 平均寿命1200 小时

·       2” 偏置光，0.6 cm 等级 AAA, 1 cm 等级 ABA (ASTM E927) 太阳模拟器

·       光斑尺寸可调

·       1个太阳低噪音偏置光源，并包括AM1.5G滤光片

参考探测器

·       5mm直径, 宽带热释电

·       校准范围 250 - 2500 nm

·       参考太阳能电池 20 mm x 20 mm

·       专用夹头 76.2 mm x 76.2 mm (3” x 3”)

IV 检测仪

·       Keithley 2400源表

·       最大电功率读数 20 W

·       最大电压 200 V 和最大电流 1 A

·       电压准确度 0.015% and 电流准确度 0.22%

·       100个 IV点的测量时间是44秒

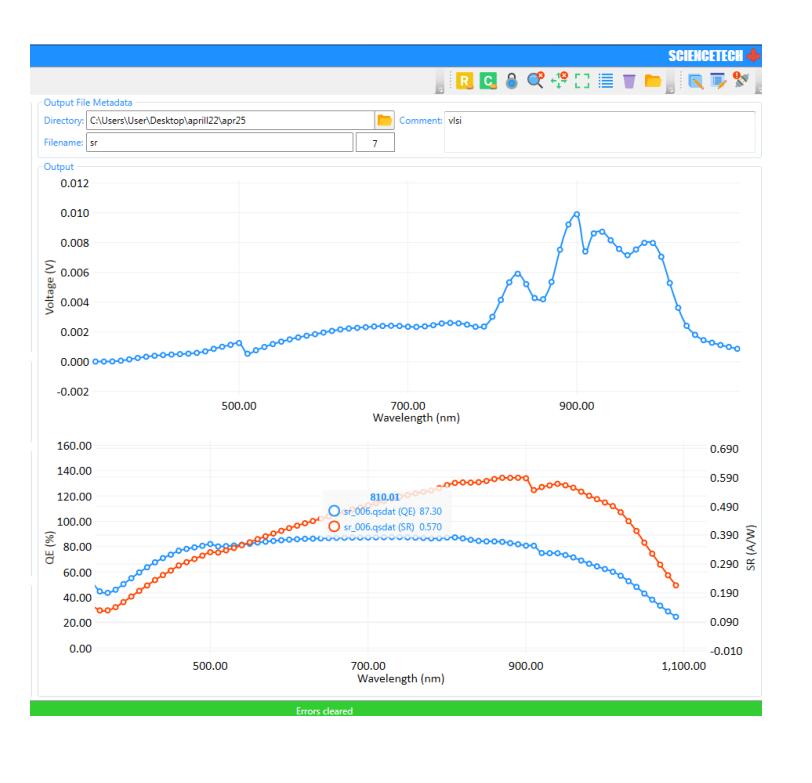

数据采集

·       斯坦福锁相放大器SR800系列 (LIA-810)

·       采集的数据可以保存为与Windows 7和Windows 10和64位计算机兼容的ASCII格式文件输出

·       斩波器 1-200Hz

接口

·       RS-232 (至少1个硬件并行端口)和USB

尺寸

·       92cm x 54cm x 54cm (36” x 21” x 21”)

标准

·       IEC 60904-1 光伏电池 IV 伏特性测量

·       ASTM E 1036 使用参考电池的非聚焦型地面光伏组件和阵列电气性能的标准测试方法

·       ASTM E 1021-15 光伏装置光谱响应度标准测试方法

·       IEC 60904-8 光伏装置光谱响应度标试方法

电源系统

·       单相, 可配置成230 VAC, 50 Hz 或 110 VAC, 60 Hz

Measurement Upgrade

Product Number

内部量子效率 (IQE)

175-9XXX

双束光电导性 (DBM)

175-9XXX

直流测量 (DC)

175-9XXX
